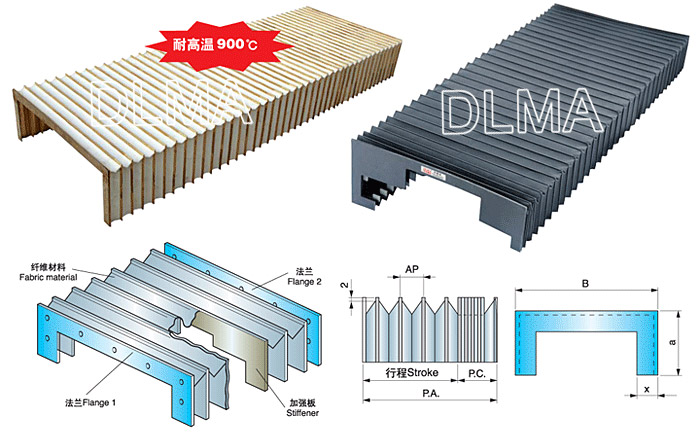

柔性风琴式防护罩

P.A.= 打开长度                                             B = 外侧宽度

P.C.= 闭合长度                                             a=外侧高度

行程 =打开长度 -闭合长度                                   x=折叠高度

计算闭合长度的公式

AP =一折的开度 =(x·2)-8
SM =纤维厚度*
SS =加强板厚*
SF =法兰厚度*
NP =褶的数目 =P.A./AP+2
P.C.=(SM.8+SS)*NP+(SF*·2)

例如 :
数据:折叠高度=15mm
打开长度=1000mm

opening of 1 fold = ( 15×2 )-8 =22
一褶的开度=1000/22+2 = 48

闭合长度=(0.25*×8+1*)×48+( 2***×2 )
闭合长度=3×48+4=148
闭合长度 =148mm

我们假定纤维材料的代码为“TEMAT151” .
我们假定加强板的厚度为1 毫米
我们假定法兰的厚度为2 毫米.

本数据表仅仅给出了我们所生产的热焊接保护罩的一种。如果你需要其他型式的保护罩请与我们工程设计部联系。

多用型护罩主要部分的可行形状

以下是多用型护罩.他们可以应用在任何机器工具上,幸亏了他们能变化多端的形状和占用有限的空间供设计选用。

计算高频焊接的护罩尺寸


柔性风琴式导轨防护罩设计参数

代号

名称

数据

备注

护罩结构材料

L

拉伸后长度





面料

尼龙革或三防布

L1

压缩后长度





支撑

PVC 片材(每格一片)

L2

行程长度





连接板

树脂板、铁板

B

防护罩总宽





滑轮

铜或尼龙轴承

B1

导轨宽度







-

B2

护罩内部宽度





配套机床型号

-

H

护罩总高度





订货单位

-

H1

导轨高度





联系人

-

H2

护罩内部高度





联系电话

-

注:1 用户订货时只要填明以上数据、选定材料.我公司代为设计制造。
2 如用户对护罩型式有特殊要求.我公司可与用户协商设计,满足要求。
3 每种防护罩填写一张。如样本不够,可复印填写。

升降平台的资料

平台的尺寸
上侧
T1 =台宽
T2 =台长
T3 =框架的高度
下侧
T4 =台宽
T5 =台长
T6 =框架的高度
打开
P.A. =打开长度
闭合
PC.=闭合长度

方护罩的特性

X

AP

PCP

材料

颜色r

相关代码

38

55

10

PVC/PU
PVC/PU

黄/黑

DM -PU -G
DM -PU -N

67

100

10

PVC PVC

黄/ 黑

DM - PU -G
DM -PU -N

89

125

10

PVC

黄/黑

DM -PU -G

升降平台的护罩
风琴式防尘折布
防尘折布按用户要求制作
防尘折布参数
代号 名称 数据 面料尼龙革
B1 孔距   连接树脂
B2 宽度
B3 折高   -
L 伸长   -
